Hengstler可编程编码器在麦尔兹窑的应用

编辑:Hengstler(亨士乐)编码器    发布时间:2023-05-29 10:31:58

摘要:虽然单晶片进给控制有上限、下限和下限保护,但现场恶劣的环境会影响接近开关和机械限位开关的使用寿命,所以需要在软件保护的原始保护基础上增加一个Hengstler编码器,可以使单斗更加可靠。
Hengstler可编程编码器在麦尔兹窑的应用

在麦尔兹窑给料系统中,单叶片提升机是其核心设备。当出现机械冲尖、变频器变速控制、钢丝绳从线圈上松开和扭曲等错误时,这将直接影响生产。单叶片进给控制采用西门子PLC和变频器控制,并在单叶片运行时使用接近开关信号作为上限、下限、上变速、下变速和等待位置。机械限位开关用作单叶片操作期间的上限和下限。虽然单晶片进给控制有上限、下限和下限保护,但现场恶劣的环境会影响接近开关和机械限位开关的使用寿命,导致顶部冲孔等设备事故。所以需要在软件保护的原始保护基础上增加一个Hengstler编码器,可以使单斗更加可靠。

Hengstler可编程编码器应用原则


根据工作原理,Hengstler编码器可以分为两种类型:增量编码器和绝对编码器。增量编码器将位移转换为周期性电信号,然后使用表示位移大小的脉冲数将其转换为计数脉冲。绝对编码器的每个位置对应于确定的数字代码。当编码器工作电源突然断电时,编码器的输出代码值与断电前一样有效,具有记忆功能。因此,亨士乐绝对编码器显示仅指测量的开始和结束位置,而不指测量的中间过程。

Hengstler的可编程绝对编码器AMG11用于单刀片进给。该编码器具有精度高、稳定性好、通用性强的特点。Hengstler绝对编码器安装在工业场所,并通过耦合器连接到绞车齿轮减速器的旋转轴上(见图1)。传输信号通过PROFIBUS DP通信电缆传输。绞车卷筒转动带动齿轮减速器运行时,编码器转轴同时转动。在这一点上,给予者开始工作并计算冲动。计数脉冲被传输到PLC的CPU进行处理和计算。当单铲超过设定行程,程序计算结果超过设定参数时,PLC输出信号作用于外部控制电路,单铲超过上限报警并停止运行,通过软件有效防止单铲向上撞击。铲斗进给系统中编码器的工作原理如图2所示。

图1编码器安装图
图1编码器安装图

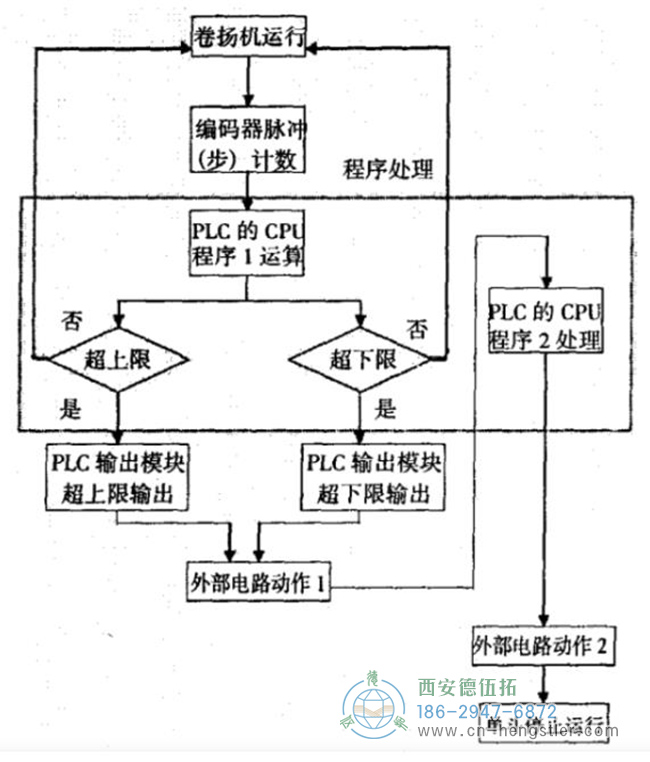

图2 编码器在单斗上料系统中的工作图
图2 编码器在单斗上料系统中的工作图

亨士乐编码器主要参数


一般参数:市电电压:+9V~+30V;最大转速:3500 r/min;最大轴重:轴向50N,径向150N;允许工作温度:-20C-85C;单圆形13位,每转8192步;16位以上,每转65536步。

PROFIBUS DP参数:电气输入和输出绝缘;波特率为9.6~12MBit/s;地址1-99可调;空载功耗:250mA;有三种类型的电缆附件设备用于布线。

麦尔兹窑硬件配置


麦尔兹窑应用中PLC主站采用S7-400系列,CPU功能分级,模块齐全,综合性能强。她有很强的沟通能力,能够处理分布式系统[2]。因此,AMG11编码器可以作为DP从站与PLC通信。首先配置S7-400主站,然后配置从站。配置编码器从站时,需要具有现场总线接口的AMG11系列的GSD文件。该文件指示I/O地址从哪个插槽开始,该插槽之前的地址为“空”。因此,在配置过程中,将编码器CSD文件插入硬件配置目录STEP7,并指定I/O地址以进行编程。硬件配置完成后,如图3所示。

编码器的编程与调试


根据麦尔兹窑现场生产条件和施工要求,耐火材料厂单斗提升机(也称斜桥)跑道约44米。虽然单斗在上升或下降过程中有两级保护,但基于可靠性要求,单斗进给系统软件的安全保护点上限应设置在上限和上限之间,并与上限和上限保持合理距离(根据实际要求调整)。其下部安全保护点应设置在下限和下限之间,并与下限和下限保持合理距离。这两种安全保护应在使用编程方法的程序中定义,如比较指令、切换指令、相位和相位指令(程序序列缩写)。编程时,有必要了解单铲斗操作中的轮次以及完成轮次后的剩余步骤。根据每个铲斗的长度约为44米,滚筒的直径为0.8米,编码器每转需要8192步。程序收集8192个点(收集地址由文件GSD指定),编码器在2圈后收集8192 x2个点,以此类推。通过计算单个桶从下到上浇注所需的转数,大约为17圈;亨士乐编码器的每一步旋转和单个叶片操作的距离约为0.307mm。

这样,您可以首先在程序中设置转数,然后计算单斗旋转17圈后Hengstler绝对值编码器达到设定点所需的步数,然后进行设置。在故障排除过程中,理论计算与实际情况存在一些差异,钢丝绳的膨胀和收缩在一定范围内变化,因此应根据实际情况确定调整参数。如果单斗未达到上限或下限,并且Wince屏幕上触发报警,则表示必须将设定的步数(8 192步以内)添加到程序中设定的原始17圈中。在运行阶段开始时需要反复调试,直到达到控制要求。在单桶的日常操作中,如果运行17个循环后执行的步数超过设定的步数,屏幕上会发出警报,单桶会自动停止,以防止单桶机械向上撞击。

Hengstler绝对编码器在麦尔兹窑单斗加料过程中应用多年。尽管也存在一些问题,例如钢丝绳拉伸时编码器可能存在缺陷(此时需要重置参数),编码器组合器未安装和平衡,导致联轴器在旋转过程中损坏。然而,这些问题在实践中得到了解决。总的来说,在单铲进料过程中使用绝对编码器进行保护,有效地防止了由稳定控制、上限接近开关等引起的设备故障,大大提高了控制的准确性和可靠性,确保了稳定的生产运行。

了解更多编码器相关知识,敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务,尽量避免企业因为编码器技术人员的短缺带来的损失,采取拉线上+拉线下服务的服务形式,帮助企业解决技术难题。
