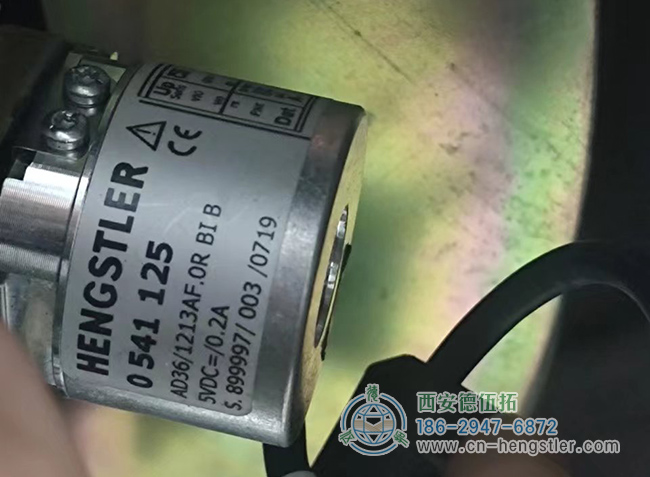

一文搞懂Hengstler编码器上A、B、Z三种信号

一文搞懂Hengstler编码器上A、B、Z三种信号

Hengstler编码器的三个信号，a和b是脉冲的数量，z是每个周期一个脉冲。简单地说，亨士乐编码器的触发器是A相、B相和Z相，当编码器旋转时会发出脉冲。三相的脉冲是相互独立的。



根据常用的编码器，相位A和相位B的单个脉冲相同，而相位Z每个周期产生一个脉冲。简而言之，ABZ是一条信号线。如果编码器有1000个脉冲，则编码器波旋转一次，AB通道各输出1000个脉冲；而Z通道输出1个脉冲。

A/B/Z是编码器的三个脉冲输出端子。A和B通常是具有0.25个周期的差的两个连续脉冲输出。通过分析两个脉冲的相位，可以确定旋转方向，并通过Hengstler编码器的频率确定旋转速度。

Z信号是编码器在旋转一圈后仅产生一个脉冲。它是编码器上的一个固定参考点，通过研究它的技术，我们可以知道它旋转了多少圈。因此，基于A/B/Z的三种脉冲状态，我们可以充分分析亨士乐编码器的运动状态，即几圈的速度、角度、方向和位置。

这取决于您的编码器是NPN输出还是PNP输出。如果是NPN，将A+、B+和Z+并联连接到PLC输入的COM端子，并根据系统所需的接线将剩余的A、B和Z端口连接到不同的I点。如果是PNP，将A-、B.Z.-并联连接到200-PLC输入的COM端子，并根据系统要求将剩余的A+、B+、Z+连接到不同的I点。

编码器是一种将信号或数据编译并转换为可用于通信、传输和存储的信号形式的设备。Hengstler编码器将角位移或线性位移转换为电信号，前者被称为码盘，后者被称为码尺。根据读取方式，亨士乐编码器可分为两种：接触式和非接触式；根据工作原理，编码器可以分为两种类型：增量型和绝对型。增量编码器将偏移转换为周期性电信号，然后将其转换为计数脉冲，脉冲的数量用于表示偏移的幅度。绝对编码器的每个位置对应于某个数字代码，因此其显示仅与测量的开始和结束位置有关，而与测量的中间过程无关。

了解更多编码器相关知识，敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
