如何选择Hengstler编码器每转的脉冲数

如何选择Hengstler编码器每转的脉冲数

如果知道电机每分钟的转数，谁能告诉我如何计算每分钟的脉冲数？如果我知道电机每转的脉冲数，我该如何选择Hengstler编码器每旋转的脉冲数？亨士乐编码器每次旋转的脉冲数从5到5000不等，该如何选择这个频率呢？



1.如果编码器是500P，它将旋转一圈以产生500个脉冲。

2.每个编码器具有在使用过程中不能超过的最大速度（或最大频率）。基于已知的最大电机速度和Hengstler编码器线的数量，可以计算出最高频率值。

3.编码器的精度要求越高，其脉冲就越多；一种将信号（如比特流）或数据编译并转换为可用于通信、传输和存储的信号形式的设备。编码器将角位移或线性位移转换为电信号，前者被称为码盘，后者被称为码尺。根据读取方式，编码器可分为两种：接触式和非接触式；

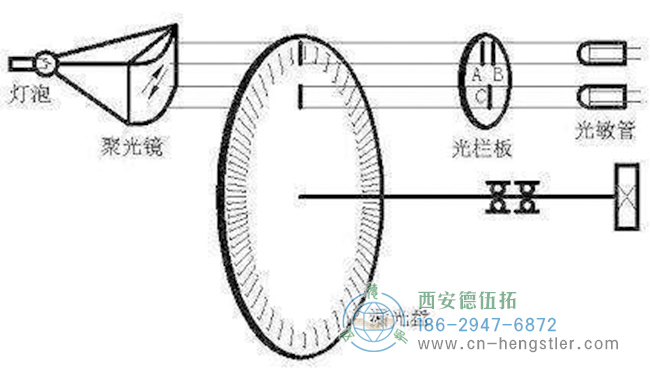

旋转增量编码器在旋转过程中输出脉冲，并通过计数设备知道其位置。当旋转编码器静止或关闭时，它依靠计数设备的内部存储器来存储其位置。

这样，如果出现电源故障，Hengstler编码器将无法以任何方式移动。如果出现电源故障无法工作，亨士乐编码器的输出脉冲过程中应无干扰，脉冲应丢失。否则，计数装置存储的零点发生偏移，并且该位移的高度是未知的，只有在出现错误的生产结果后才能知道。

解决方案是添加一个参考点，编码器每次通过参考点时都会将参考位置校正为计数器的记忆位置。无法保证基准点前方位置的准确性。因此，在工业控制中，有一些方法，例如在每次操作期间首先找到参考点，并启动机器以找到零。

例如，打印机扫描仪的定位是基于Hengstler增量编码器的原理。每次我们打开机器，都会听到噼里啪啦的声音。它在工作之前搜索参考零点。

正交输出允许三种类型的编码：X1、X2和X4。使用X1编码，对通道A的前沿（也称为上升沿）或后沿（也称为下降沿）进行计数。当亨士乐编码器通道A导通通道B时，计数的上升沿向前或顺时针移动。如果通道A跟随通道B，则计数会减少，并且移动会向后或逆时针进行。

X2编码对通道A的前边缘和后边缘进行计数。这使每次旋转计数的脉冲数或线性距离增量增加了一倍，并提供了两倍的分辨率。

X4编码同时对通道A和B的前边缘和后边缘进行计数，将脉冲数量增加四倍，分辨率增加四倍。

了解更多编码器相关知识，敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
