Hengstler编码器是一种在工业自动化领域中至关重要的设备，它能够精确地将机械运动转化为电信号，以提供位置和速度信息。为了从编码器中获取这些关键的脉冲信号，我们可以采用多种方法。以下是三种常用的方法，它们各有特点，适用于不同的应用场景。

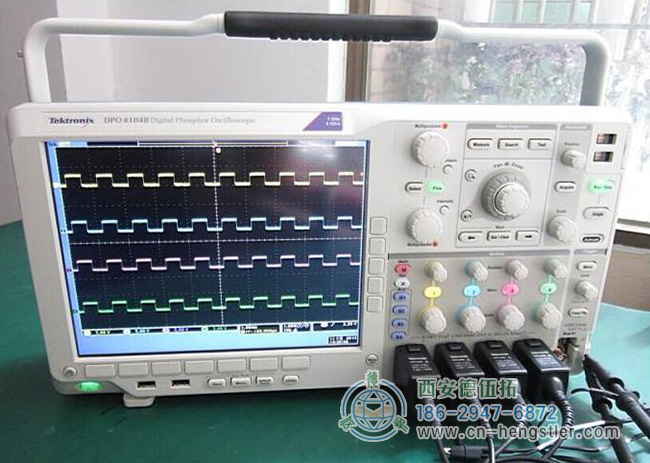

图为用示波器来获取亨士乐编码器信号的照片

使用示波器直接获取Hengstler编码器脉冲信号

1、连接示波器：首先，将示波器的探头连接到编码器的输出端口。确保连接稳定，并根据示波器的要求设置合适的输入参数。
2、设置示波器参数：选择合适的触发模式和时间基准，以确保能够清晰地观察到脉冲信号的波形。
3、运行设备并观察信号：启动机械设备，使其产生运动，并在示波器上观察脉冲信号的波形。这些波形将显示脉冲的频率、相位和其他相关信息。
4、分析信号数据：通过分析示波器上显示的脉冲信号波形，可以获得关于编码器输出信号的详细信息。这些信息对于计算机控制系统的精确控制至关重要。

利用计数器获取Hengstler编码器脉冲信号

1、连接计数器：将计数器的输入端口连接到编码器的输出端口，确保连接稳定可靠。
2、设置计数参数：根据需求设置计数器的计数模式和计数范围。这通常涉及设置计数的起始值、结束值以及计数的触发条件等。
3、开始计数：启动机械设备，使编码器产生脉冲信号，并启动计数器进行计数。
4、读取计数结果：在计数完成后，读取计数器上显示的数字值。这些数字值代表了编码器输出的脉冲数量和频率信息，可用于实时监测机械设备的运行状态。

通过微处理器获取Hengstler编码器脉冲信号

1、设置微处理器接口：在微处理器上设置相应的输入/输出接口，并将这些接口连接到编码器的输出端口。确保接口配置正确，能够正确地接收和处理编码器输出的脉冲信号。
2、编写处理程序：在微处理器的程序中设置相应的参数和算法，以读取编码器输出的脉冲信号并进行处理。这可能包括信号滤波、计数、频率计算等步骤。
3、读取并分析数据：通过微处理器的程序读取和处理编码器输出的脉冲信号数据。这些数据可以包括脉冲数量、频率、相位等信息，它们可以提供关于机械设备运行状态的详细、准确且全面的信息。
4、应用数据结果：根据分析得到的数据结果，工程师们可以对自动控制系统进行优化调整，以提高生产效率、降低故障率等。此外，这些数据还可以用于设备的故障诊断和预防性维护等方面。

了解更多编码器相关知识，敬请关注亨士乐编码器代理商西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
