增量编码器RS422与TTL输出的区别

增量编码器RS422与TTL输出的区别

亨士乐增量编码器的输出可以选择RS422或TTL电平形式，长线驱动型（Line Drive）此电路电源电压为DC5V，为TTL电平输出，与国际标准RS422接口直接兼容。

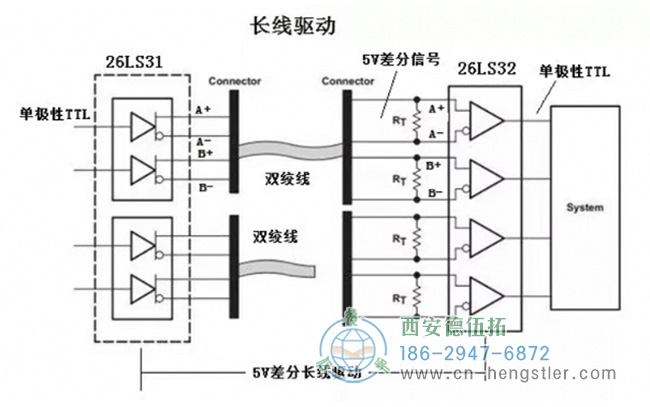

图为长线型驱动编码器的电路原理图

电源电压与电平定义：
TTL（晶体管-晶体管逻辑电平）输出：
电源电压通常为DC5V。
+5V等价于逻辑“1”，0V等价于逻辑“0”。
主要用于计算机处理器控制的设备内部通信。
RS422输出：
电源电压范围更广，可以是5到24V。
定义了A+与A-的差模传输方式，不局限于特定的电平值。

传输特性与应用：
TTL信号：
是基础的数字信号，常用于芯片和单片机之间的输入输出。
相对于外部电缆传输的HTL信号，TTL是低电平信号。
RS422信号：
是由Electronic Industries Association (EIA)定义的更广泛的信号标准。
采用高输入阻抗的接收器和差模传输的发送驱动器，通常使用双绞线。
具有对称负信号的连接，能抵消电缆产生的电磁场，实现低衰减、强抗干扰和较短的反应时间，同时支持较远的传输距离。

增量编码器在选择RS422或TTL输出时，主要需考虑电源电压范围、电平定义、传输特性以及具体应用场景的需求。RS422提供了更广泛的电源电压选择和更优越的传输性能，而TTL则更适用于设备内部的低电平通信。
