亨士乐增量编码器是一种将物理运动转化为电信号数据的精密装置，广泛应用于各种需要精确监控和控制运动的场景。HENGSTLER代理商西安德伍拓自动化和大家一起深入解析光学增量编码器的工作原理，并详细阐述其如何计算速度、加速度、方向和位置。

亨士乐增量编码器模块的核心结构包含一个LED光源、一个光电传感器以及一个连接在电机轴上码盘。码盘上印制有均匀分布的透明和不透明线条，这些线条精确对准LED和光电传感器之间的光路。当电机轴旋转时，码盘随之转动，线条周期性地遮挡和透过LED发出的光线，在光电传感器上形成明暗交替的光信号模式。

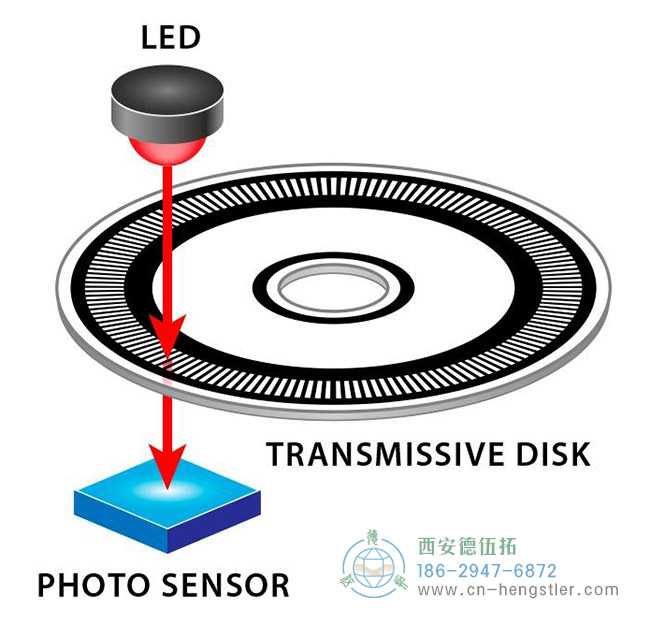

LED灯光透过码盘照射到传感器感应区的示意图

具体而言，当LED光线被码盘上的不透明线条阻挡时，光电传感器接收到的光强减弱，编码器输出0伏直流电信号；而当光线透过码盘上的透明区域照射到传感器时，光强增强，编码器则输出5伏直流电信号。通过连接示波器，可以直观地观察到这种方波脉冲信号，其频率和脉宽直接反映了码盘的旋转状态。

码盘上印刷的线条数量决定了编码器的分辨率，通常以每转周期数（CPR，Cycles Per Revolution）或每转脉冲数（PPR，Pulses Per Revolution）表示。例如，一个CPR为1000的编码器，意味着码盘每旋转一周，传感器将检测到1000个完整的光线周期变化。而PPR则可能因编码器内部的信号处理方式不同而有所差异，需根据具体型号确定。这些线条之间的间距对应着码盘旋转的特定角度，为后续的运动参数计算提供了基础。

亨士乐增量编码器通过以下原理计算关键运动参数：

速度计算：速度的计算基于单位时间内检测到的脉冲数量。脉冲频率越高，表明码盘旋转速度越快。通过精确测量脉冲信号的时间间隔，可以计算出电机的瞬时转速。

加速度计算：加速度则通过监测速度的变化率获得。连续测量速度值，并计算其随时间的变化率，即可得到加速度。正加速度表示速度增加，负加速度则表示速度减小。

方向判定：为了确定旋转方向，亨士乐增量编码器通常采用两组相位差90度的光电传感器（A相和B相）。通过分析A相和B相脉冲信号的相位关系，可以准确判断码盘的旋转方向。例如，A相脉冲超前B相脉冲90度表示正转，而滞后则表示反转。

位置计算：位置信息通过累计脉冲数量获得。每个脉冲对应码盘旋转的固定角度（360度/CPR）。通过计数从参考点开始的脉冲数量，可以精确计算出电机轴的绝对位置。

无论是在工业自动化、机器人技术还是消费电子领域，HENGSTLER增量编码器都发挥着至关重要的作用。其高精度、高可靠性的运动反馈能力，为各种精密控制系统的稳定运行提供了有力保障。通过深入理解其工作原理和计算方法，可以更好地应用增量编码器，优化系统性能。

了解更多编码器相关知识，敬请关注亨士乐编码器代理商西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供HENGSTLER编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
