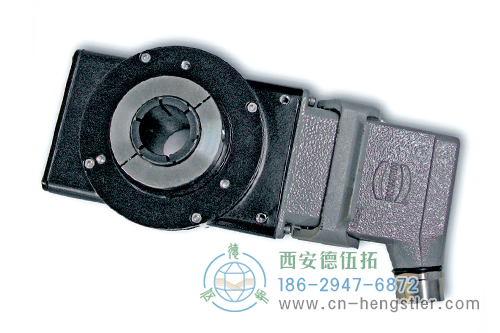

HSD35重载光电增量编码器

品牌变更说明：美国丹纳赫集团简化编码器品牌，已经把Dynapar(丹纳帕)、NorthStar(北极星)品牌整合至Hengstler(亨士乐)品牌。详情请查看：丹纳赫品牌变更声明

HSD35重载光电增量编码器|NorthStar(北极星)
可现场维修的连接器，无需焊接
可选用于冗余的双端口输出
坚固的设计，可承受400g的冲击
用于钢厂的不锈钢夹紧环和轴套设计
配套轴径可达1.25"(电气隔离产品可达1.125")
HSD35 空心轴数字编码器是电机和机械应用的完美选择。它安装灵活，具有可调节的弹簧片，可为轴振动提供大公差。可选的危险场所应用认证，可用于要求NEC/CEC 类型一和二，类别二分类的场合。如：印染加工机械，材料处理，酸洗设备，加工设备，化学、餐饮、石油和天然气、造纸、钢铁和其它任何需要精确编码器，以便在恶劣环境下操作的行业。


HSD35重载光电增量编码器产品规格
外径：3.8"(96.5mm)
轴径或孔径：6mm ~ 1-1/4"(31.8mm)
脉冲数或分辨率：1~5000
防护等级：IP67
最高转速：6,000 RPM

HSD35重载光电增量编码器电气特性
输入电压：DC 5~26V，5~15V，最大电流50mA，不包括输出负载

HSD35重载光电增量编码器机械特性
外壳材料：硬氧化铝及粉末喷涂铝材
码盘材料：金属或塑料（不易破碎）

HSD35重载光电增量编码器环境特性
工作温度：-40°C ~ +100°C
外壳防护等级：IP67(当轴转速超过5000RPM时为IP64)
连接器防护等级：IP65

HSD35重载光电增量编码器适用行业

　工厂自动化　　　　　冶金行业

　石油&天然气　　　　　造纸行业

　矢量电机

HSD35重载光电增量编码器技术参数

技术数据（机械）

最高转速	最大转速6000RPM(转速超过5000RPM时的防护等级为IP64)
孔径	6mm`28mm,1/4"`1-1/4"，电气绝缘
配套轴最小长度	建议1.25"(32mm)，推荐1.60"(40.6mm)
启动转矩	最大11.0in-oz(-25℃)
运行转矩	最大5.0in-oz(常温)
轴承	ABEC3
外壳和盖	硬质阳极氧化和粉末涂层铝
轴材料	不锈钢
码盘材料	塑料或金属(不破碎)
重量	最大28oz
标准工作温度	-40℃ ~ +85℃(4469线驱输出时0 ` +70℃，详见订购信息)。转速超过3000RPM后，每1000RPM降温10℃。
扩展工作温度	-40℃ ~ +100℃
存储温度	-40℃ ~ +100℃
抗冲击	400g,6ms
抗振动	20g,5 ` 3000Hz
湿度	100%
防护等级	IP67(转速超过50000RPM时，为IP64)

技术数据（电气）

编码方式	增量型
分辨率	最高5000PPR(脉冲/转)
格式	两通过正交方波(AB)，带可选零位信号Z和互补输出
相位检测	从编码器轴夹紧端方向看，A超前B，编码器顺时针旋转
正交相位	分辨率200`300，≥1200PPR:90°±30°电气； 其余分辨率：90°±15°电气
对称性	分辨率200`300，≥1200PPR:180°±25°电气； 其余分辨率：180°±18°电气
波形	方波上升沿和下降沿小于1μs，负载电容1000pf
输入电源	5`26VDC.,5`15VDC 最大50mA，不包括输出负载
输出芯片	ET7272、ET7273、4469
频率响应	125kHz
终端	10针EPIC连接器
配套连接器	10针型 HA-10

信号格式


电气连接

信号	连接器引脚
COM	1
B	2
A	3
Z *	4
外壳(可选)	5
Vcc 5-26VDC	6
B	7
A	8
Z *	9
未连接	10

^* 零位信号(Z)可选，参见订购信息。

HSD35重载光电增量编码器外形及安装尺寸

HSD35重载光电增量编码器订货说明

在订货时我们需要确认用户所购买的美国NorthStar(北极星)编码器的相关参数，以免给您造成不必要的损失。以下是订货时需要确认的一些参数，以及参数说明，供您参考选型。

代码1：型号	代码2：PPR		代码3：孔径	代码4：安装方式		代码5：输出规格	代码6：选项
HSD35	□		□	□		□	□
HSD35 重载空心轴编码器	0001 0003 0010 0012 0015 0032 0050 0060 0100 0120 0200 0240 0250 0300 0360 0500	0512 0600 0900 1000 1024 1200 1500 2000 2048 2400 2500 3072 4000 4096 5000	0 6mm 1 1/4" 2 5/16" 3 8mm 4 3/8" 5 10mm 6 12mm 7 1/2" 8 5/8" 9 15mm A 16mm C 19mm D 3/4" E 20mm F 7/8" G 24mm H 1" J 1-1/8" K 1-1/4" M 14mm N 18mm P 25mm R 28mm	冲印金属弹簧片 0 无 1 4.5" C面弹簧片 2 8.5" C面弹簧片 3 开槽弹簧片 4 与1相同，带56C面盖 5 与3相同，带盖 6 与2相同，带180C面盖	旋转拉杆 A 带T型螺栓，用于交流电机外罩的拉杆 B 带3/8"螺栓，用于4.5"C面的拉杆 C 带1/2"螺栓，用于8.5C面的拉杆 D 与A相同，带保护盖 E 与B相同，带保护盖	0 单端ABZ信号，5-26VDC推挽输出 1 单端ABZ信号，5-26VDC集电极开路 2 单端ABZ信号，5-26VDC集电极开路带2.2K电阻 4 差分AB信号，5-26V输入，5-26VDC输出(7272) 5 差分AB信号，5-26V输入，5V输出(7272) A 差分AB信号，5-26V输入，5V输出(4469) C 差分AB信号，5-15V输入，5-15V输出(4469) 6 差分ABZ信号，5-26V输入，5V输出(7272) 7 差分ABZ信号，5-26V输入，5-26V输出(7272) 8 差分ABZ信号，5-26V输入，5V输出(4469) 9 差分ABZ信号，5-15V输入，5-15V输出(4469) D 双隔离信号输出，和6相同 E 双隔离信号输出，和7相同 F 双隔离信号输出，和8相同 G 双隔离信号输出，和9相同 H 和0相同，扩展温度范围 J 和1相同，扩展温度范围 K 和2相同，扩展温度范围 L 和4相同，扩展温度范围 M 和5相同，扩展温度范围 N 和6相同，扩展温度范围 P 和7相同，扩展温度范围 Q 和D相同，扩展温度范围 R 和E相同，扩展温度范围	保留空白 无选项

附件包：
114573-0001 安装于4.5"电机C面的弹簧片组件，单点安装 ，3/8"螺栓
114574-0001 安装于标准交流电机风扇罩的弹簧片组件，T型螺栓
114575-0001 安装于8.5"电机C面的弹簧片组件，单点安装1/2"螺栓
756-042-01 安装于交流电机风扇罩端的旋转拉杆，T型螺栓
756-043-01 安装于4.5"电机C面的旋转拉杆，3/8"螺栓
756-044-01 安装于8.5"电机C面的旋转拉杆，1/2"螺栓
114622-0001 用于56C面的罩壳组件(单路或双路输出)
114928-0001 用于180C面的罩壳组件(单或双输出)
114623-0001 用于风扇罩的罩壳组件(单路或双路输出)
